Les breadboards sont des outils utilisés par les ingénieurs, les étudiants et les amateurs pour prototyper et tester des circuits électroniques rapidement et sans soudure. Dans cet article, nous allons explorer ce qu'est une breadboard, comment elle fonctionne, et pourquoi elle est si utile dans le processus de développement électronique.

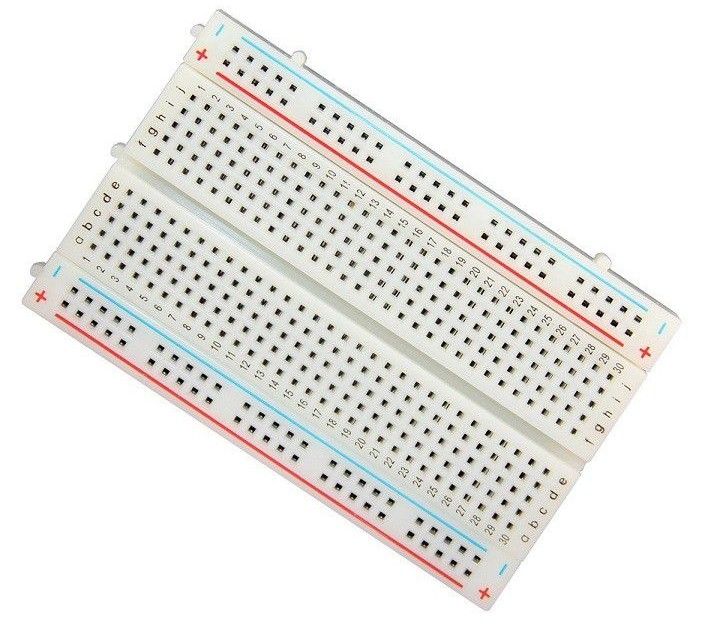

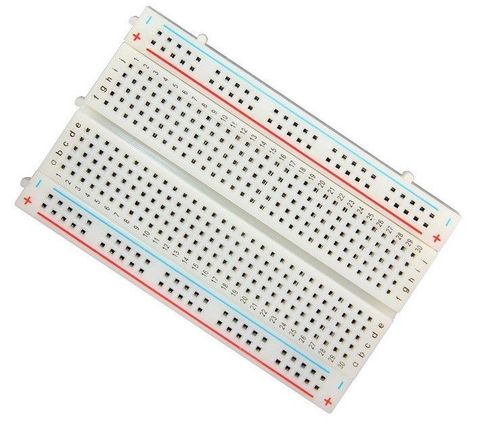

Une breadboard, également connue sous le nom de plaque d'essai ou de platine d'essai, est une plaque en plastique avec de nombreux petits trous alignés en rangées et en colonnes. Ces trous sont conçus pour insérer des composants électroniques et des fils de connexion. La surface de la breadboard est divisée en sections de rails de connexion, généralement marquées en rouge (+) et bleu (-), qui permettent d'alimenter facilement les composants.
Les breadboards fonctionnent sur un principe de connexion sans soudure, ce qui signifie que les composants peuvent être insérés et retirés facilement sans endommager la plaque. Chaque rangée de trous sur la breadboard est connectée électriquement, ce qui permet de relier les composants entre eux en utilisant des fils de connexion. Les composants électroniques, tels que les résistances, les LED, les capteurs et les microcontrôleurs, peuvent être insérés dans les trous de la breadboard et connectés selon les besoins du circuit.

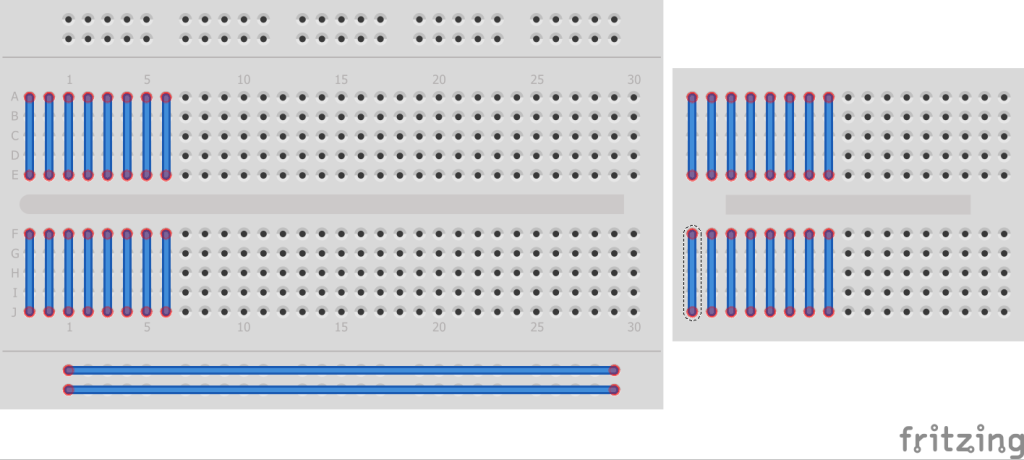

Les breadboards sont organisés en rangées et colonnes de trous métalliques qui permettent de connecter les composants électroniques. Chaque rangée de trous est composée de plusieurs trous alignés horizontalement (situées aux bords de la carte, sur la longueur), tandis que chaque colonne est composée de plusieurs trous alignés verticalement (à "l'intérieur" de la carte).
Les rangées horizontales sont généralement connectées de manière interne, ce qui signifie que tous les trous d'une même rangée sont électriquement reliés entre eux. Cela signifie que si vous insérez un composant dans deux trous de la même rangée, ils seront automatiquement connectés électriquement. Cette connexion interne permet de simplifier la mise en place des circuits, car il n'est pas nécessaire d'ajouter des fils de connexion supplémentaires pour relier les composants dans une même rangée.
Ces rangées sont utilisées pour distribuer l'alimentation électrique: on connecte une borne VCC sur la ligne rouge (+) et une borne GND sur la ligne bleue (-).
Quant aux colonnes de trous, elles sont également connectées de manière interne, mais de manière différente des rangées. Chaque colonne de trous est divisée en sections de cinq trous, et ces sections sont reliées entre elles de manière verticale. Cela signifie que les cinq trous d'une même section de colonne sont connectés entre eux, mais qu'ils sont isolés électriquement des autres sections de la même colonne. Cette configuration permet de connecter plusieurs composants verticalement dans une même colonne sans qu'ils soient automatiquement reliés les uns aux autres.
En résumé, les rangées de trous sont connectées horizontalement, ce qui facilite la connexion des composants dans une même rangée, tandis que les colonnes de trous sont connectées verticalement par sections, permettant ainsi de connecter plusieurs composants verticalement sans qu'ils soient automatiquement reliés entre eux. Cette organisation en rangées et colonnes offre une grande flexibilité pour créer des circuits électroniques sur un breadboard.
Les breadboards offrent de nombreux avantages lors de la création de prototypes électroniques:
Facilité d'utilisation: Les breadboards permettent de tester rapidement des idées et de faire des ajustements sans avoir besoin de souder des composants. Cela rend le processus de prototypage beaucoup plus rapide et plus flexible.
Réutilisation des composants: Étant donné que les composants ne sont pas soudés en place, ils peuvent être facilement retirés et réutilisés dans d'autres projets.
Sans risque: La conception sans soudure des breadboards réduit le risque d'endommager les composants électroniques, ce qui est particulièrement utile pour les débutants ou lors de l'expérimentation avec des circuits complexes.
Visualisation du circuit: Les breadboards offrent une plateforme visuelle pour organiser et connecter les composants électroniques, ce qui facilite la compréhension de la façon dont le circuit fonctionne.
Flexibilité: Les breadboards peuvent accueillir une grande variété de composants électroniques, ce qui permet de créer une grande variété de circuits, des projets simples aux projets plus avancés.
Pour maximiser l'efficacité et la fiabilité de vos prototypes électroniques, voici quelques bonnes pratiques à garder à l'esprit lors de l'utilisation d'une breadboard:
En conclusion, les breadboards sont des outils indispensables pour les ingénieurs, les étudiants et les amateurs d'électronique, offrant une méthode rapide, flexible et sans risque pour prototyper et tester des circuits électroniques. En comprenant comment utiliser efficacement une breadboard et en suivant les bonnes pratiques, vous serez bien équipé pour transformer vos idées en réalité.
